再開発に照準を合わせたシステム導入で，さらなる都市の活性化を実現。

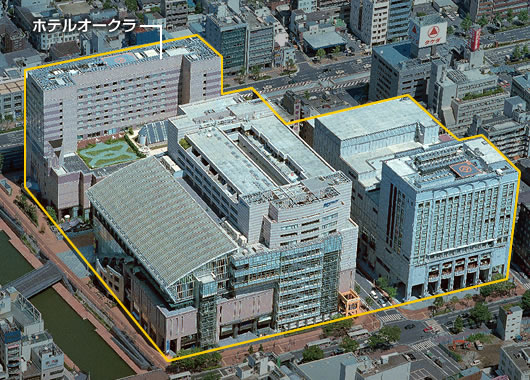

下川端 |
| 古く太閤の町割以来，伝統ある商業の街として歩み続けてきた下川端地区。下川端再開発計画は専門店，ホテル，美術館，劇場など多彩な施設を整備し，この街に住時の活気と新しい息吹を呼び起こそうというものです。当地区でも約3haにおよぶエリアで，クリーンかつ経済的な地域ぐるみの熱供給が開始されており，蓄熱槽を有効活用するヒートポンプ，ボイラ，冷凍設備等の熱源設備を設けています。また未使用エネルギーである中水保有熱を水熱源ヒートポンプで有効に回収することにより，省エネにも寄与。ばい煙を発生しない電気による機器の使用により，都市ガスによる個別空調方式に比べてCO2の大幅な削減を実現しています。 |
供給区域面積 約3.0ha
供給先延床面積 143.500m2 |
供給条件 |
温度 冷水7。C 温水48。C 蒸気170。C
供給圧力(冷温水) 0.76～0.87MPa |
| |
単位 |
能力および台数 |
熱
源
機
器 |
中水熱源ヒートポンプ(レシプロ式) |
冷却 kW
加熱 kW |
|
空気熱源ヒートポンプ
(ターボ式，ヒーティングタワー付) |
冷却 kW
加熱 kW |
|
| 電動ターボ冷凍機 |
冷却 kW |
2,637×2台 |
| 二重効用形蒸気吸収冷凍機 |
冷却 kW |
3,516×1台 |
| 炉筒煙管式蒸気ボイラ(都市ガス) |
t/h |
|
| 氷蓄熱槽 |
m3 |
625 |
| 水蓄熱槽(季節切替型) |
m3 |
2,875 |
| |
単位 |
能力および台数 |
| 熱源機器 |
電動ターボ冷凍機 |
冷却 kW |
774×1台 |
| 氷蓄熱槽 |
m3 |
480 |
| 供給開始時期 |
1999年1月 |
| 熱供給事業者 |
株式会社福岡エネルギーサービス |
■未利用エネルギー：中水
■省エネ効果（計画ベース） |
 |
| 備考 |
| ホテル・劇場の給湯用として蒸気の供給が必要であることからガス焚き蒸気ボイラを採用するとともに，高効率の空気熱源ヒートポンプ，電動ターボ冷凍機及びピーク時対応として蒸気吸収式冷凍機を採用。従来式と比べて22％の省エネができます。 |
|
|
